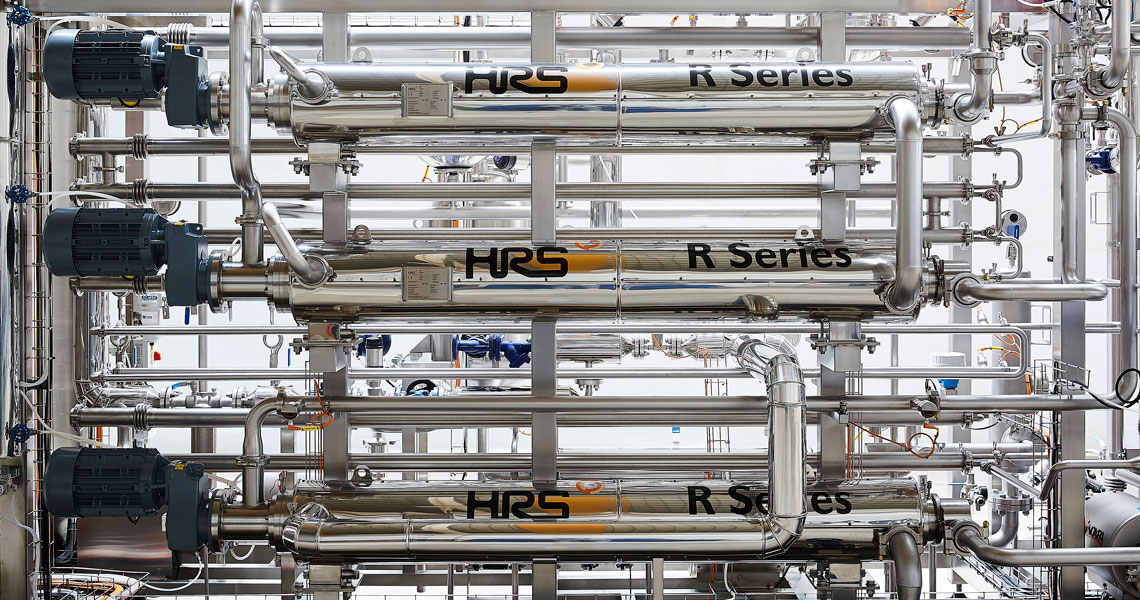

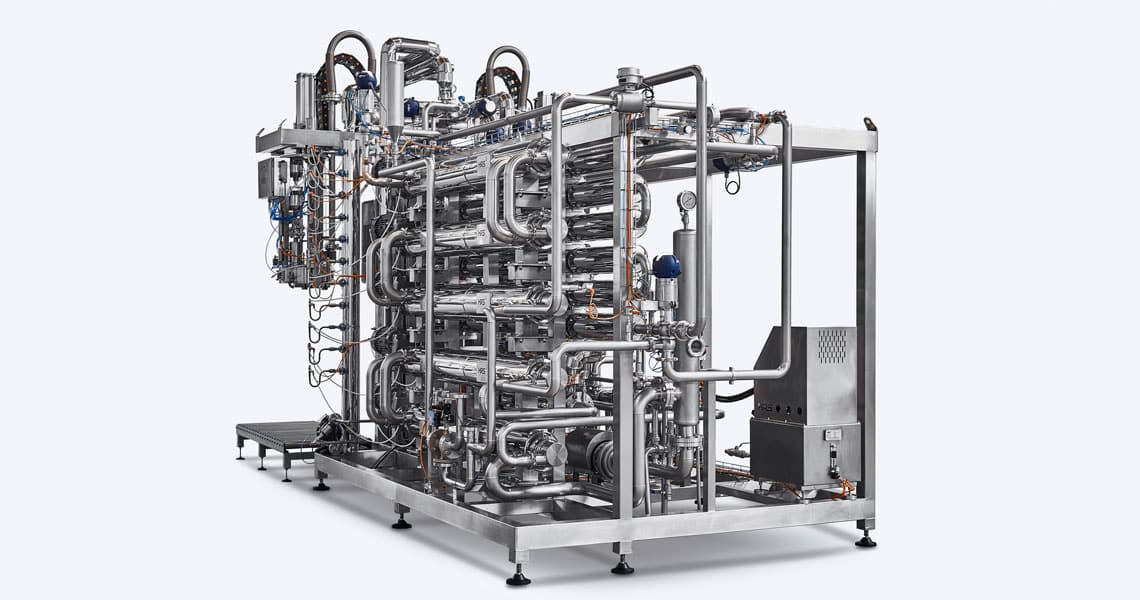

HRS R Series Rotating Scraped Surface Heat Exchanger

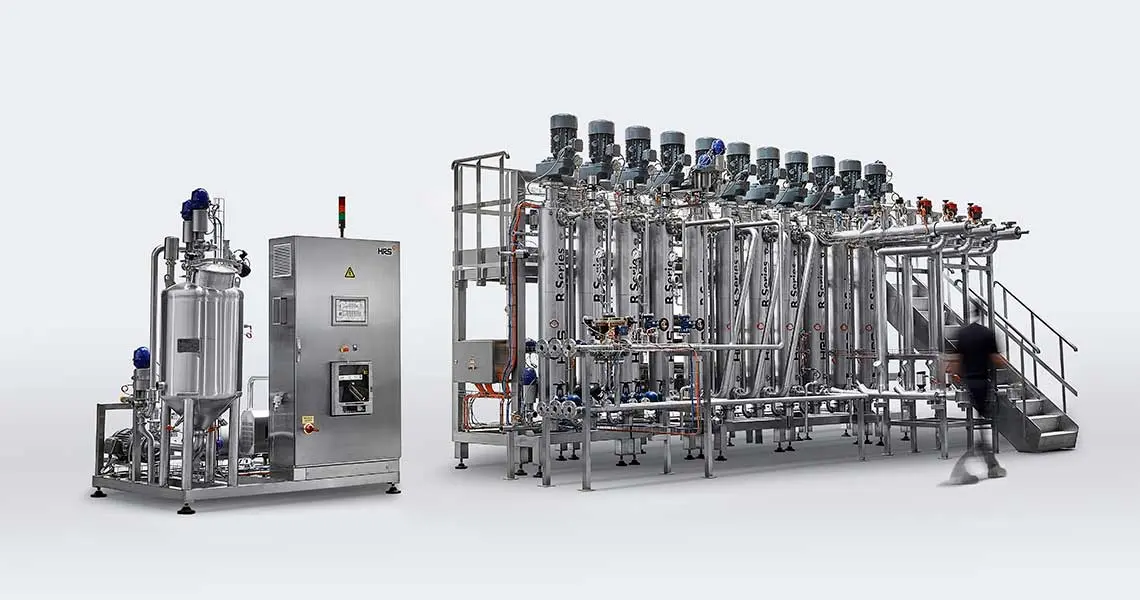

HRS R Series Scraped Surface Heat Exchanger - Alimentos Profusa, Mexico

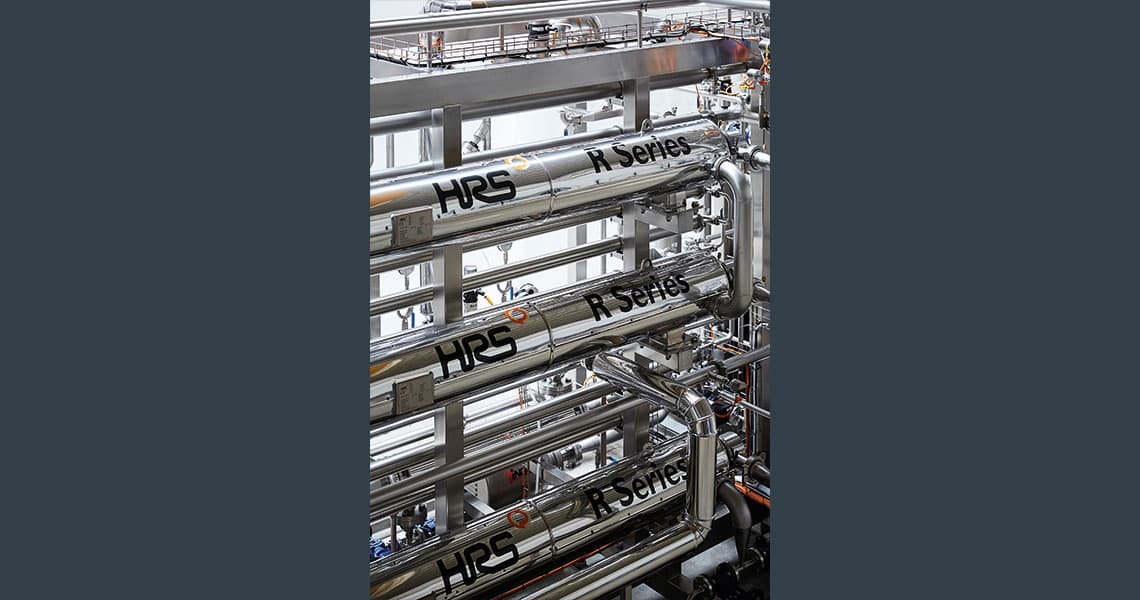

HRS R Series Scraped Surface Heat Exchanger
HRS R Series Scraped Surface Heat Exchanger Cross Section
HRS R Series Motor

Serie HRS R: Intercambiador de calor rotativo de superficie rascada (RSSHE)

La Serie HRS R está integrada por intercambiadores de calor de superficie rascada diseñados para las aplicaciones de transferencia térmica más difíciles. Como ejemplo, los fluidos altamente viscosos y con un alto grado de ensuciamiento necesitan tratamiento térmico.

A diferencia de la tecnología Serie HRS Unicus, en la que los movimientos de los rascadores se producen longitudinalmente, la Serie HRS R usa una barra rascadora rotativa. Esta barra rascadora puede alcanzar velocidades de hasta 300 rpm, lo que resulta en unos niveles de mezcla muy altos en la superficie de intercambio térmico; esto incrementa drásticamente el ratio de transferencia térmica.

Además de la Serie R estándar, hay disponible una versión “heavy duty”. La Serie HRS RHD ha sido desarrollada para aplicaciones con viscosidades extremas. El RHD tiene todas las características y ventajas de la Serie R estándar, pero con motor y barras de rascado de mayor tamaño. Los soportes de montaje adicionales para los rascadores y el motor permiten que la unidad sea utilizada en condiciones extremas.</p?

La Serie R y RHD ha sido desarrollada tanto para aplicaciones higiénicas como industriales. Cada tubo interior contiene una barra rascadora provista de un tornillo helicoidal que gira a alta velocidad y mejora el flujo a través del tubo, al tiempo que reduce las caídas de presión. Además, los movimientos continuos de los rascadores eliminan el ensuciamiento en la pared del tubo interior, asegurando que el área de transferencia de calor esté limpia en todo momento.

Entre las características del la Serie R y RHD se incluye:

  • Mayor área de transferencia térmica
  • Opción mono tubo o multi tubo; todos extraíbles
  • Menor caída de presión
  • Alto porcentaje de recuperación de producto
  • Bajo nivel de ruidos del motor-reductor
  • Eficiencia energética
  • Disponible en multipaso

Sistema de engranaje

A diferencia de otros intercambiadores de calor rotativos de superficie rascada, el intercambiador Serie HRS R puede usar uno o varios tubos de intercambio térmico dentro de un único intercambiador. Esto es posible debido al diseño exclusivo de la caja de engranaje, que transfiere la fuerza de un motor eléctrico a las barras rascadoras colocadas en el interior de cada tubo de manera individual. De este modo se puede añadir más área en un único equipo. El diseño de la caja de engranaje también proporciona un bajo nivel de ruido durante su funcionamiento, gracias a los materiales con los que está construida.

Sistema de barra rascadora

Una hoja en espiral se ajusta a la barra rascadora. El movimiento rotativo de esta hoja ayuda a empujar al fluido hacia adelante. De este modo, productos altamente viscosos se bombean a través del intercambiador Serie HRS R más fácilmente, generando menor pérdida de carga.

Ubicación de un único bafle

El diseño de la Serie HRS R permite colocar uno o múltiples tubos de transferencia en una única camisa, incrementando la sección de esta. Si el caudal de servicio en camisa es limitado, entonces las velocidades y transferencia son reducidas en el lado camisa. Para mejorar esto se instalan bafles longitudinales, separando de esta forma el flujo en la camisa, actuando como compartimentos individuales por cada tubo de transferencia. Se reduce la sección de paso y la velocidad se incrementa, manteniendo los niveles de transferencia. Para diseño multi-paso, se puede obtener flujo contracorriente en todos los tubos de intercambio.

En caso de condensación (por ejemplo, calentamiento con vapor) o evaporación (enfriamiento con amoniaco), las unidades pueden ser diseñadas sin bafles longitudinales para un mejor rendimiento.

Tubos interiores desmontables

En la Serie HRS R y RHD, los tubos interiores son desmontables, lo que asegura una inspección y mantenimiento sencillos, reduciéndose significativamente los costes operativos.



Serie HRS R: una solución escalable

La Serie R se ofrece en tres versiones, cada una de ellas con longitudes de uno o dos metros:

  • HRS R 1: versión de tubo-en-tubo: áreas de transferencia térmica de 0,35 a 0,7 m²
  • HRS R 3: versión de tres tubos: áreas de transferencia térmica de 1,05 a 2,07 m²
  • HRS R 6: versión de seis tubos: áreas de transferencia térmica de 2,1 a 4,2 m²

La Serie R y RHD son idóneas para un amplio abanico de productos y aplicaciones:

Productos:

  • Productos alimentarios viscosos: como concentrados lácteos y vegetales (leche condensada, pasta de tomate, purés, concentrados de frutas, miel, mantequilla, margarinas), mantequilla de frutos secos
  • Platos preparados: aderezos con base de chocolate, ketchup, salsas de queso, untables, etc
  • Proteínas: productos con base de huevo, carnes picadas
  • Cosméticos: lociones, cremas, geles

Procesos:

  • Calentamiento
  • Enfriamiento
  • Pasteurización
  • Cristalización
  • Evaporación

DATOS TÉCNICOS

Materiales Estándar de Fabricación:

  • Lado Servicio: acero inoxidable AISI 304
  • Lado Producto: acero inoxidable AISI 316L
    Otras calidades disponibles a petición

Conexiones Estándar:

  • Lado Servicio: Brida
  • Lado Producto: Clamp
    Otras conexiones disponibles a petición

Acabado Superficie:

  • Exterior: Pulido
  • Interior: <0,8μ

Código de Diseño y Cumplimiento:

  • PD 5500, PED 2014/68/UE, 2014/34UE (ATEX), 2006/42/CE, ASME
  • Acorde a Documentación TR CU 032, DOSH bajo demanda
