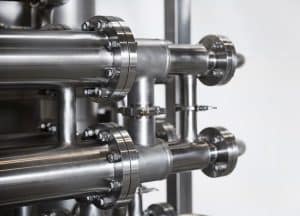

Intercambiador de Espacio Anular – Serie HRS AS 3
La Serie HRS AS 3 es un intercambiador de acero inoxidable de triple tubo diseñado para aplicaciones con fluidos viscosos. Este intercambiador está formado por tres tubos concéntricos. El producto circula por el canal existente entre el segundo y el tercer tubo. El servicio circula por los otros dos canales, de forma que el producto es calentado o enfriado por ambos lados.
El tubo interior extraíble permite la inspección del producto en el espacio anular. La tecnología de tubos corrugados de HRS incrementa la transferencia térmica y la eficiencia, comparados con los intercambiadores de tubo liso. Además, el potencial ensuciamiento también se ve reducido.
APLICACIONES TÍPICAS DEL INTERCAMBIADOR DE CALOR SERIE HRS AS 3:
- Fluidos con viscosidad media-alta
- Fluidos con fibras o partículas pequeñas
DATOS TÉCNICOS
Materiales Estándar de Fabricación:
- Lado Servicio: Acero inoxidable AISI 304
- Lado Producto: Acero inoxidable AISI 316L
Otras calidades disponibles a petición
Conexiones Estándar:
- Lado Servicio: Brida
- Lado Producto: Clamp
Otras conexiones disponibles a petición
Acabado Superficie:
- Exterior: Pulido
- Interior: <0,8µ
Otros acabados disponibles a petición
Condiciones de Diseño Estándar:
- Lado Servicio: 10 bar/185°C
- Lado Producto: 10 bar/185°C
Código de Diseño y Cumplimiento:
- PD 5500, PED 2014/68/EU, ASME
- Acorde a FDA, 3A. Documentación TR CU 032 y DOSH disponibles bajo demanda
