Serie HRS PHE: Intercambiador de calor de placas

Los intercambiadores de calor de placas son ideales para aplicaciones en las que los fluidos tienen una viscosidad relativamente baja y no contienen partículas. Además, son idóneos cuando la temperatura de salida del producto y la temperatura de entrada del servicio son muy similares.

Los intercambiadores de calor a placas están formados por delgadas planchas corrugadas, empaquetadas o bien soldadas con cobre. Las placas son apretadas unas contra otras y empaquetadas dentro de un bastidor y el flujo de producto se encuentra en canales alternos y el servicio entre los canales del producto.

El intercambiador de calor de placas de HRS está diseñado para que el mantenimiento y la inspección sean sencillos. Consta de un número de placas individuales que presentan un patrón de espigas grabadas mediante presión. Éstas son ensambladas en una formación inversa para crear dos conjuntos de canales paralelos, uno para cada líquido. Como el patrón de espiga apunta en direcciones opuestas, se alcanza un gran número de puntos de apoyo, creándose un enrejado en cada canal, lo que proporciona un alto nivel de turbulencia, permitiendo alcanzar un alto coeficiente de intercambio térmico.

Todos los intercambiadores de calor de placas de HRS se diseñan con la longitud necesaria para alcanzar el intercambio térmico requerido. Existen dos tipos de placas según su longitud térmica, de alta y baja theta, para que las dimensiones de las unidades puedan ser optimizadas dentro de un amplio abanico de aplicaciones. Mezclando los dos tipos de placas theta, se puede proporcionar la solución más económica del modo más eficiente. Los intercambiadores de calor de placas de HRS tienen también un diseño flexible para que sea posible ensamblar unidades multi-sección, consistentes en dos o más paquetes de placas, separadas mediante placas de presión o placas-C.

Aplicaciones típicas para los intercambiadores de placas de HRS:

  • Calentamiento
  • Calentamiento de vapor
  • Enfriamiento
  • Recuperación de calor
Catálogo

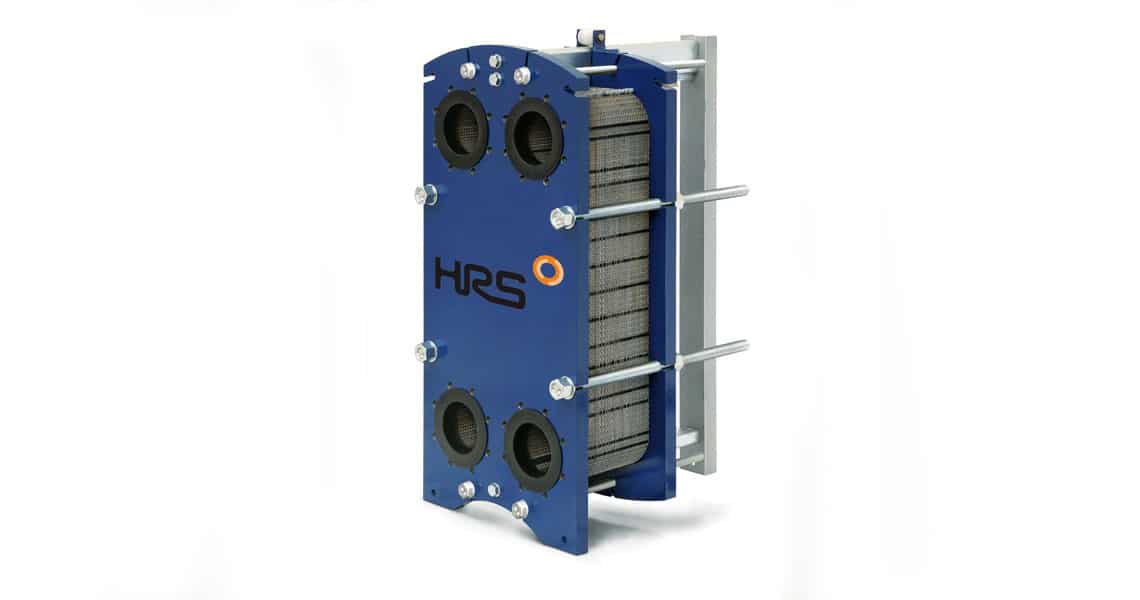

Intercambiador de calor de placas HRS compacto
_HRS Plate Heat Exchangers

Intercambiador de calor de placas HRS compacto

Los intercambiadores de placas compactos de HRS se fabrican, en su versión estándar, en acero inoxidable AISI 304/316, o bien en titanio con un grosor de 0,6mm, aunque existen disponibles opciones de 0,8mm ó 1,0mm. Los intercambiadores se ajustan con juntas EPDM o NBR y con los bastidores pintados, construidos en acero al carbono. Las…

Saber Mas

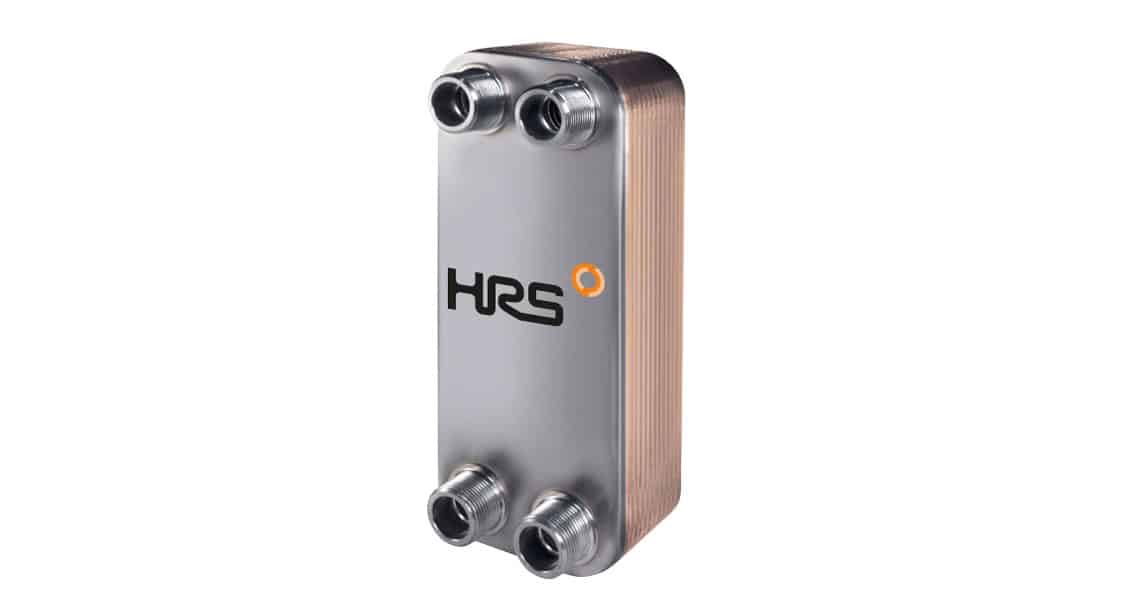

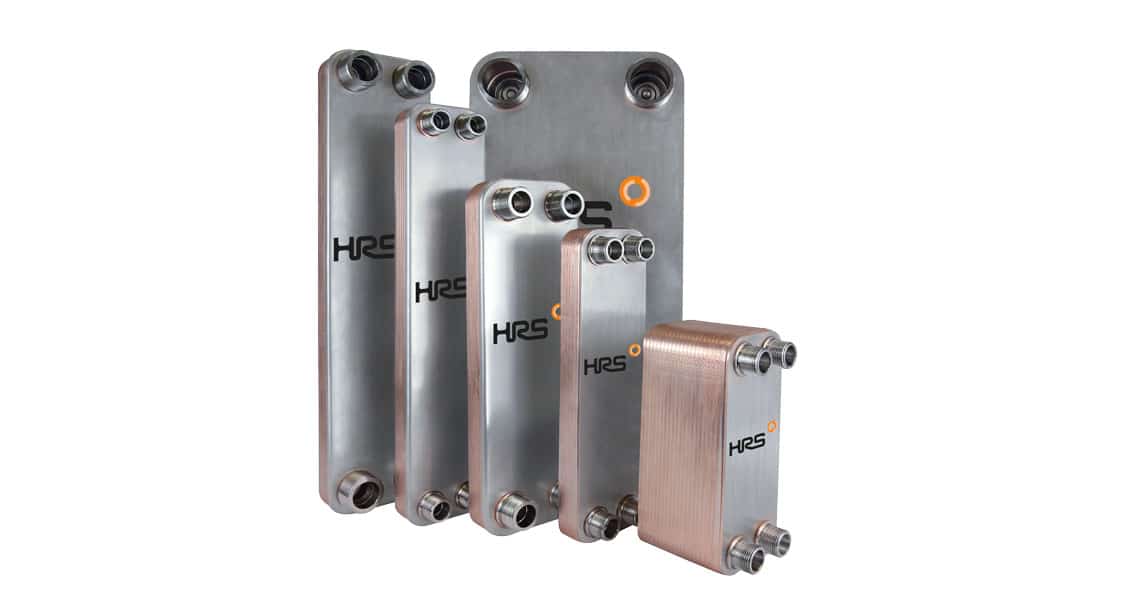

Intercambiador de calor de placas soldadas HRS
_HRS Brazed Plate Heat Exchangers

Intercambiador de calor de placas soldadas HRS

El rango de intercambiadores de calor de placas soldadas de HRS funciona bajo el mismo principio que los intercambiadores de calor de placas convencionales, pero consiste en un conjunto de placas onduladas unidas y selladas en un horno de soldadura. Habitualmente las unidades se sueldan con cobre, aunque para aquellas aplicaciones en las que el…

Saber Mas
Aplicaciones relacionadas con Serie HRS PHE: Intercambiador de calor de placas
