Procesamiento de Digestato

HRS compara una planta de producción de biogás equipada con evaporador para procesamiento de digestación con una que no lo hace.

_HRS Biogas Production Plant without Digestate Processing

Escenario 1: Planta de generación de biogás sin procesamiento de digestat

Consideremos una planta de producción de biogás sin procesamiento de digestato:

Siguiendo las figuras que se muestran en el diagrama, después del proceso de separación mecánica, podemos obtener hasta 391 kg/hora de material «sólido». Suponiendo que éste contiene un 25% de sólidos, eso equivale a 98 kg/hora de materia orgánica, que puede ser vendida como fertilizante. En la salida de descarga líquida, obtenemos 2,609 kg/hora de líquido, con un 2% de sólidos, y otros 52 kg/hora de materia orgánica.

Este líquido en la salida del proceso:

  • Contiene el 35% de toda la materia orgánica del digestato
  • Corresponde al 87% del volumen total del digestato
  • Puede ser necesario enviarlo a un gestor de residuos, con un coste de hasta 25 €/tonelada para su transporte y eliminación

Por lo tanto, este producto líquido cuesta aproximadamente 520 mil /año (basado en 8.000 horas/año x 2.6 t/h x 25€/t).

En este escenario la planta de biogás está desperdiciando el 35% del fertilizante, además de pagar mucho dinero por deshacerse de un gran volumen de agua: más de 500 mil €/año.

No tendría más sentido reducir el volumen de digestato líquido en la instalación y recuperar el 35% de fertilizante que ahora se pierde? Se reduciría el coste de la manipulación de los desechos y aumentaría el ingreso de las ventas o el uso de fertilizantes.

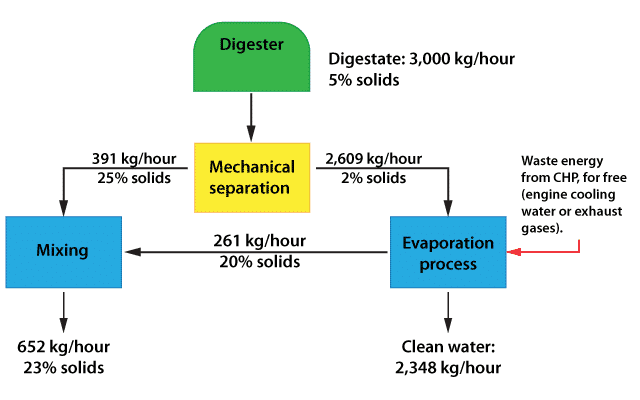

_HRS Scenario 2: Biogas production plant with digestate processing

Escenario2: Planta de generación de biogás con procesamiento de digestato

Ahora, consideremos la misma planta, pero equipada con un evaporador para el procesamiento del digestato y así optimizar la eficiencia total de la instalación.

Se puede ver que en este segundo ejemplo, la recuperación de fertilizantes se incrementa en un 53% (150 kg/hora en lugar de 98 kg/hora) y se ahorran 520 mil €/año, al no tener que enviar el digestato líquido a un gestor de residuos.

Estimación del Retorno de la Inversión (ROI)

HRS Heat Exchangers suministra plantas de evaporación para digestato basadas en intercambiadores de calor de superficie rascada.

El nivel de precios de estos equipos permite un retorno de la inversión en un período de tiempo muy corto, en algunos casos menos de 2 años. La inversión en una planta de evaporación HRS basada en el sistema de concentración de digestato DCS, puede generar un flujo de caja positivo en un periodo de 1 ó 2 años, desde su puesta en marcha.

Los costes operativos para una planta de evaporación son, aproximadamente, menos del 25% del coste que supone enviar el digestato líquido a un gestor de residuos.

_HRS Further Advantages of Digestate Processing

Ventajas adicionales

El producto fertilizante mezclado (sólidos de la separación mecánica más concentrado procedente de la planta de evaporación HRS) puede secarse aún más y convertirse en gránulos de abono (> 90% de sólidos), con mayor valor económico y más fáciles de manejar. Una planta de evaporación de mútiple efecto de HRS es mucho más eficiente en eliminar agua de digestato frente al proceso de tratar el producto directamente en una planta de secado.

El incremento de las ventas o el uso del fertilizante mejoran la rentabilidad de la instalación de biogás; por consiguiente, el ROI será más atractivo.

El agua limpia (condensado) obtenida en el proceso de evaporación puede utilizarse como agua de condensación en el punto de partida del proceso de biogás, que es particularmente útil para ciertas materias primas y mejora la eficiencia de la generación de biogás.

 _HRS Digestate Processing - Pig Manure Plant

Por qué invertir en un sistema de evaporación HRS de superficie rascada

Como sustancia, el digestato puede dañar el equipo. Contiene coloides y otros componentes que podrían causar ensuciamiento en un proceso térmico. El ensuciamiento causa tiempo de inactividad. Los evaporadores de superficie rascada HRS son autolimpiables y garantizan un funcionamiento continuo.

El sistema de evaporación de HRS proporciona altos niveles de concentración de digestato. Se obtienen concentrados viscosos de alta densidad. La tecnología de superficie rascada de HRS concentra en contenido de sólidos más elevado que otras tecnologías.

El sistema de evaporación de HRS proporciona un buen Retorno de la Inversión, particularmente donde las fuentes de energía térmica están disponibles.

Las soluciones HRS para tratamiento de digestato pueden suministrarse como módulos evaporadores individuales o como plantas llave en mano.
